常壓、低壓儲罐呼吸閥是流程工業中常見的設備。常壓、低壓儲罐呼吸閥在使用過程中經常會(huì )由于儲罐內液面的改變、或者外界溫度的變化等原因，導致儲罐內氣體膨脹或收縮，儲罐內氣相的壓力也隨之波動，這個過程中稱之為大小呼吸，或造成管內物料從呼吸閥逸散到大氣中，即形成了VOCs的無組織排放！氣體壓力的波動極易使儲罐出現超壓或真空的情況，嚴重時會(huì )造成儲罐超壓鼓罐或低壓癟罐。下面我們來介紹一下呼吸閥，這對治理罐區VOCs大小呼吸的逸散有所幫助，特別是罐頂VOCs逸散氣收集時，相關安全配件的改造十分重要！

為了防止儲罐出現超壓或負壓等失穩狀態，工藝設計中通常采用在罐頂安裝呼吸閥的方式來維持儲罐氣壓平衡，確保儲罐呼吸閥在超壓或真空時免遭破壞，保護儲罐呼吸閥安全，并且減少儲罐內物料的揮發和損耗，對安全和環保均起到作用。

呼吸閥原理

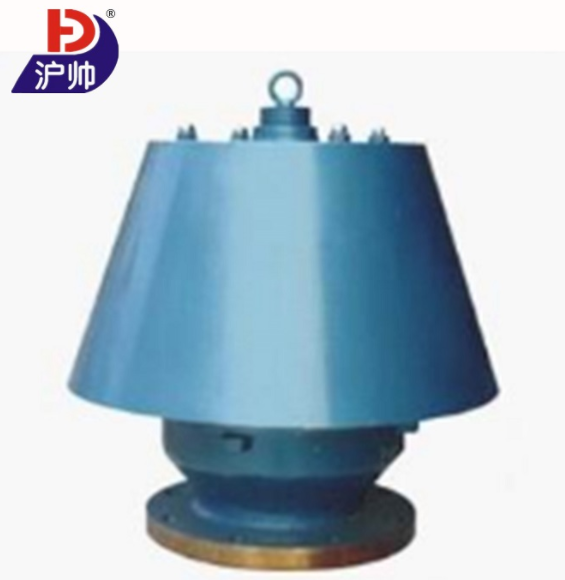

呼吸閥的內部結構實質上是由一個壓力閥盤(即呼氣閥)和一個真空閥盤(即吸氣閥)組合而成的，壓力閥盤和真空閥盤既可并排布置，也可重疊布置。其工作原理：當儲罐呼吸閥壓力和大氣壓力相等時，壓力閥和真空閥的閥盤和閥座緊密配合，閥座邊上密封結構有“吸附”效應，使閥座嚴密不漏。當壓力或真空度增加時，閥盤開始開啟，由于在閥座邊上仍存在著“吸附”效應，所以仍能保持良好的密封。

當罐內壓力升高到定壓值時，將壓力閥打開，罐內氣體通過呼氣閥(即壓力閥)側排入外界大氣中，此時真空閥由于受到罐內正壓作用處于關閉狀態。反之，當罐內壓力下降到一具體真空度時，真空閥由于大氣壓的正壓作用而打開，外界的氣體通過吸氣閥(即真空閥)側進人罐內，此時壓力閥處于關閉狀態。在任何時候，壓力閥和真空閥不能同時處于打開的狀態。當罐內壓力或真空度降到正常操作壓力狀態時，壓力閥和真空閥處于關閉狀態，停止呼氣或吸氣過程。

呼吸閥在正常狀態下起密封作用，只有在下列條件下呼吸閥才開始工作"：

1、儲罐呼吸閥向外輸出物料時，呼吸閥即開始向罐內吸人空氣或氮氣。

2、向儲罐內灌裝物料時，呼吸閥即開始將罐內氣體向罐外呼出。

3、由于氣候變化等原因引起罐內物料蒸汽壓加高或降低，呼吸閥則呼出蒸汽或吸人空氣或氮氣(通常稱熱效應)。

4、發生火災時，儲罐呼吸閥因呼出氣體受熱引起罐內液體蒸發量劇增，呼吸閥便開始向罐外呼出，以避免儲罐因超壓而損壞。

5、在其它工況下，如揮發性液體的加壓輸送、內外部傳熱裝置化學反應、操作失誤等，呼吸閥則相應進行呼出或吸人，以避免儲罐呼吸閥因超壓或超真空而遭受損壞。
