HGS07-101-104不銹鋼直通視鏡詳情介紹
HGS07-101-104直通視鏡產品概述：
直通視鏡結構：該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。直通視鏡應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其正常生產。
直通視鏡的工作原理:
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。直通視鏡的連接方式：法蘭；螺紋；焊接。直通視鏡結構：該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。
直通視鏡的結構特點：
1、采用J44W-220R DN15高壓截止閥形式，錐面密封，聚四氟乙烯填料密封。
2、閥蓋與閥體有螺栓連接，拆裝方便。
3、閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。
4、整體式閥體，雙閥桿結構，外型布局合理。
5、閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。
6、閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。
安裝使用直通視鏡時需注意的問題：
1、改進視鏡墊片的材質。使用具有耐腐蝕、耐老化、高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。
2、加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。

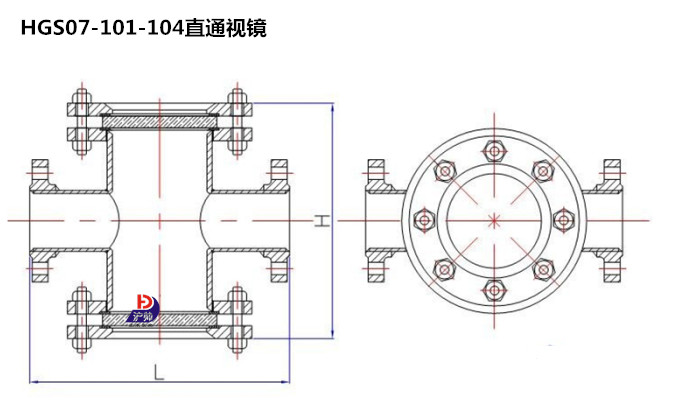

結構圖：
規格壓力參數;
品牌 | 正禾 | 型號 | HGS07型 |
類型 | 直通式 | 測量范圍 | 0.2-130（m3/h） |
精度等級 | 1 | 公稱通徑 | DN6-DN300（mm） |
適用介質 | 水、油、氣體及酸，堿性液體或毒性氣體 | 工作壓力 | 0.6/1.0/1.6/2.5/4.0（MPa） |
工作溫度 | -10~195（℃） | 連接方式 | 法蘭；焊接；絲扣 |
直通視鏡→主要外形及連接尺寸 單位：mm
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
H | 200 | 200 | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 | 440 | 440 |
L | 189 | 189 | 189 | 234 | 234 | 278 | 278 | 308 | 308 | 350 | 350 | 424 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
