HXF-3型帶吸入接管阻火呼吸閥詳情介紹
HXF-3型帶吸入接管阻火呼吸閥產品概述：
帶吸入接管（阻火）呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要壓力平衡設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭壞的作用。帶吸入接管（阻火）呼吸閥是維護儲罐氣壓平衡，減少介質揮發的節能產品。帶吸入接管（阻火）呼吸閥是罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置，根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。
一、呼吸閥工作原理：
呼吸閥正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續加高;當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的通風裝置。
二、呼吸閥性能及特點：
帶吸入接管（阻火）呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點；閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能好。

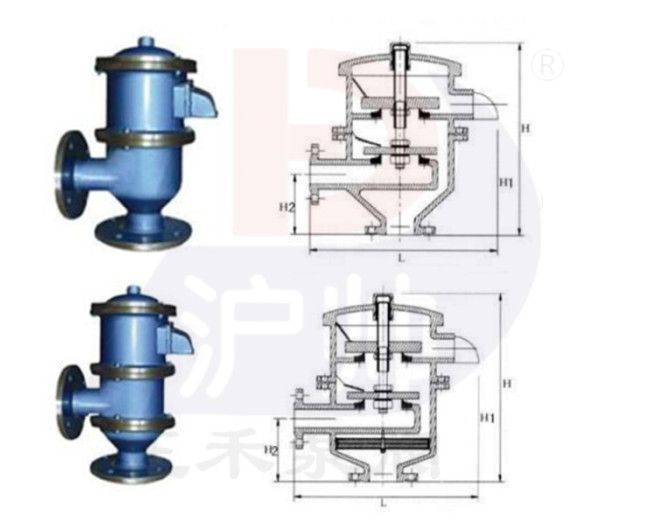

三、HXF-3型帶吸接管阻火呼吸閥結構圖
四、HXF-3型帶吸接管阻火呼吸閥技術參數
型號 | HX3 / HXF3型 | 規格 | DN25-DN350 PN0.6-PN2.5 |
殼體材質 | AL CS 304 316 316L | 導桿材質 | AL 304 316 316L |
螺帽螺栓 | CS 304 316 316L | 密封墊片 | 石墨墊片金屬墊片聚四氟乙烯 |
正壓閥盤材質 | CS 304 316 316L/F4 | 負壓閥盤材質 | 聚四氟乙烯 F4 |
正壓閥盤壓力 | +36 mmH2O ~ +1000mmH2O | 負壓閥盤壓力 | -25 mmH2O ~ -65mmH2O |
壓力等級 | 1級 B級 C級 D級 | 環境溫度 | CS:-30℃~+350℃ SS:-80℃~+350℃ |
連接方式 | 法蘭連接螺紋連接 | 法蘭標準 | JB GB HG ANSI SH JIS |
設計制造檢測標準 | SY/T0511-1996 GB5908-86 | 外表處理 | CS: paint SS:NO Paint |
HXF-3型帶吸接管阻火呼吸閥主要外形及安裝尺寸
| 口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
25 | 1" | 160 | 500 |
50 | 2" | 320 | 650 |
80 | 3" | 450 | 750 |
100 | 4" | 450 | 950 |
150 | 6" | 620 | 1100 |
200 | 8" | 750 | 1200 |
250 | 10" | 850 | 1500 |
300 | 12" | 1100 | 1750 |
